Betrouwbaar. Veilig. EU-compatibel. Gebouwd voor LongLife-energieopslag

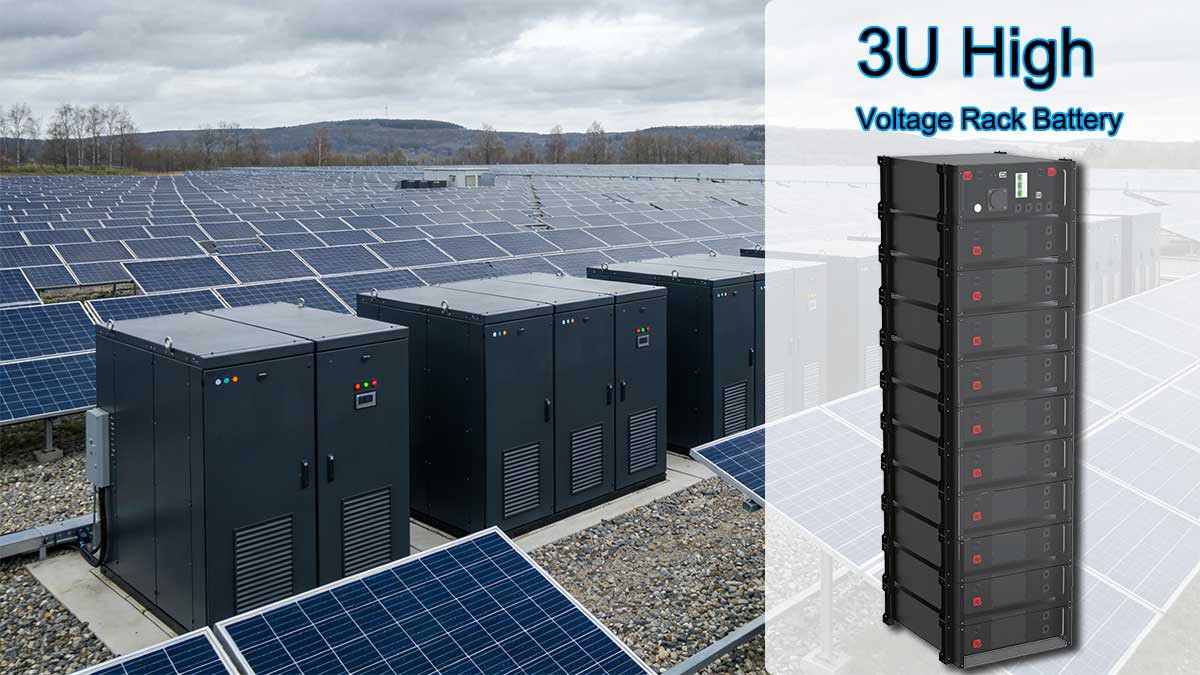

De JINGSUN THRHV20-HV66-serie is een professioneel 3U hoogspanningsrekgemonteerd energieopslagsysteem, aangedreven door LiFePO4-batterijcellen van autokwaliteit. Dit product is ontworpen om te voldoen aan de technische normen, certificeringsvereisten en installatiegewoonten van de Europese markt en biedt stabiele, schaalbare en onderhoudsarme energieopslag voor commerciële en industriële locaties, zelfverbruik van zonne-energie, microgrids, datacenters en kritische back-upstroomtoepassingen.
Met een intelligent GBS, een standaard 19-inch rackstructuur, een grote temperatuurbestendigheid en een lange levensduur is het een voorkeursoplossing geworden voor Europese installateurs, systeemintegrators en ontwikkelaars van energieprojecten.
Producthoogtepunten

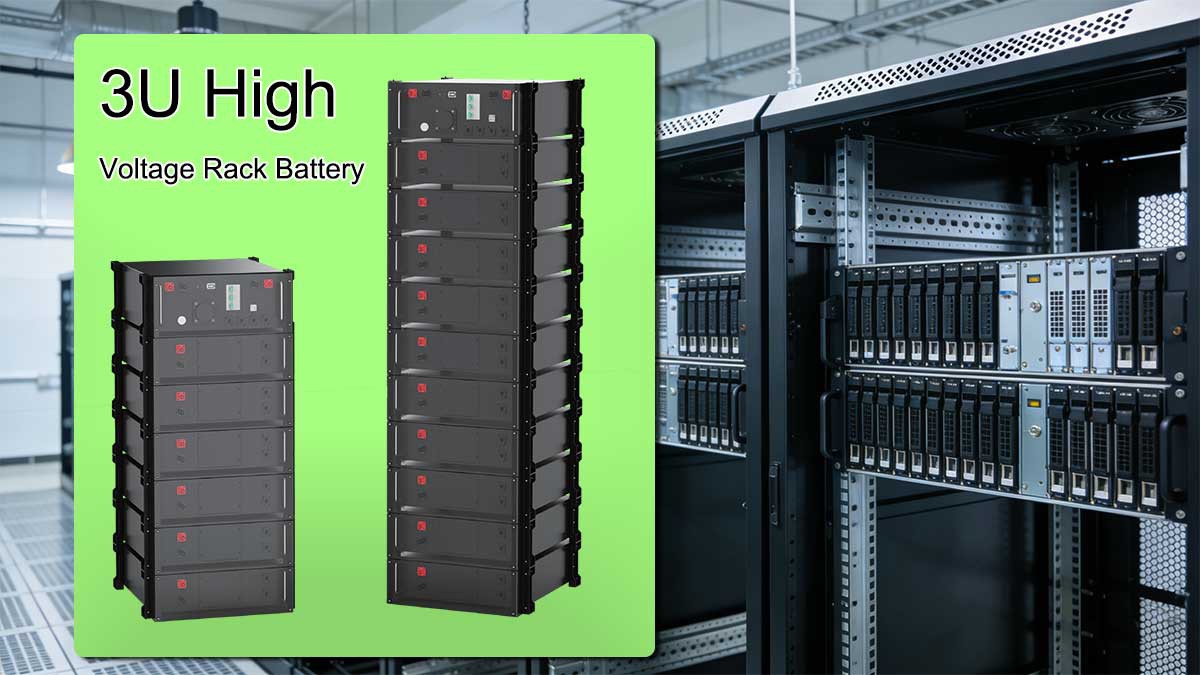

1. Standaard 19 inch-rekinstallatie

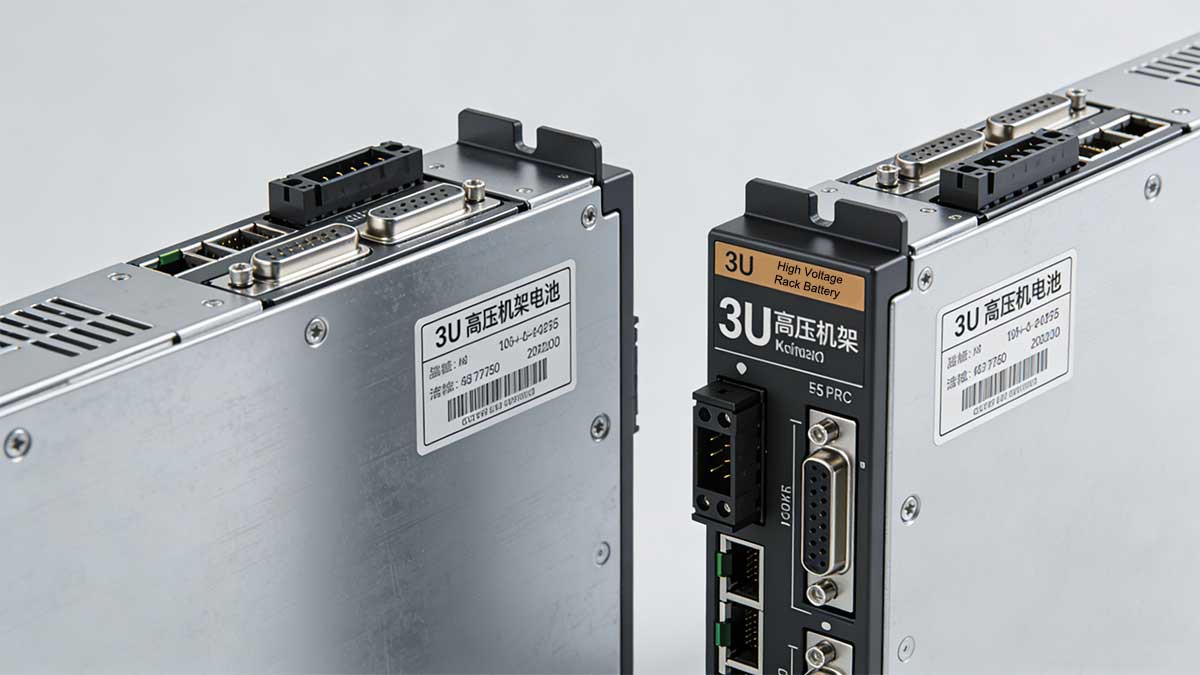

Deze serie heeft een universeel 19-inch embedded rack-ontwerp, volledig compatibel met standaard serverkasten, energieopslagkasten en industriële besturingsbehuizingen.
Snelle plug-and-play-installatie
Gemakkelijk voor dagelijkse inspectie en onderhoud
Vermindert de bouwtijd op locatie en de arbeidskosten
Nette, professionele kastindeling, ideaal voor commerciële projecten
2. Ultra Veilige LiFePO4-chemie
LiFePO4 wordt wereldwijd erkend als de veiligste lithium-ionbatterij voor stationaire energieopslag.
Uitstekende thermische stabiliteit, laag risico op thermische runaway
Extreem lage zelfontlading: kan tot 6 maanden worden opgeslagen zonder opladen
Geen geheugeneffect, ondersteunt veelvuldig ondiep opladen en ontladen
Stabiele prestaties bij langdurig gebruik
3. Intelligent GBS met volledige bescherming
Het ingebouwde slimme batterijbeheersysteem bewaakt en beschermt elke cel in realtime.
Bescherming tegen overladen
Bescherming tegen overontlading
Overstroom- en kortsluitbeveiliging
Bescherming tegen te hoge en te lage temperatuur
Automatische celspanningsbalancering
Verlengt de levensduur van de batterij en zorgt voor consistente prestaties
4. Flexibele systeemuitbreiding en upgrade
Het modulaire ontwerp ondersteunt een hoge schaalbaarheid voor verschillende projecteisen.
Meerdere batterijmodules kunnen parallel worden aangesloten om de capaciteit en het vermogen te vergroten
Ondersteuning voor lokale USB-upgrade
Ondersteuning Wi-Fi draadloze upgrade (optioneel)
Ondersteuning van upgrades op afstand (compatibel met Deye en andere reguliere HV-omvormers)
Eenvoudig te integreren met hybride en hoogspanningsomvormersystemen
5. Eco Vriendelijk en EU-milieuconformiteit
Volledig afgestemd op de Europese milieurichtlijnen en het groene energiebeleid.
Niet-giftige, niet-vervuilende materialen
Geen zware metalen, milieuvriendelijk tijdens productie en recycling
Lage CO2-voetafdruk, ondersteunt doelstellingen op het gebied van hernieuwbare energie
Voldoet aan de EU RoHS, CE en relevante milieunormen
6. Breed temperatuuraanpassingsvermogen
Stabiele prestaties in barre Europese klimaatomstandigheden.
Laadtemperatuurbereik: 0 graden ~ 50 graden
Temperatuurbereik ontladen: -20 graden ~ 55 graden
Behoudt een uitstekende ontladingscapaciteit, zelfs bij lage temperaturen
Garandeert het hele jaar door een stabiele werking in buiten- en semi-buitenkasten
7. Lange levensduur en lage totale eigendomskosten
Een lange levensduur vermindert de vervangingsfrequentie en verbetert de projecteconomie.
Levensduur: groter dan of gelijk aan 6000 cycli (25 ± 2 graden, 0,5 C/0,5 C, EOL 70%)
Aanbevolen ontladingsdiepte: 90%
Hoge betrouwbaarheid verlaagt de onderhoudskosten
Beter rendement op de investering (ROI) voor C&I-energieopslagprojecten
8. Stabiele communicatie en bewaking op afstand
Rijke communicatiepoorten voor slimme energiebeheersystemen.
Communicatie: CAN 2.0 / RS485 / Wi-Fi (optioneel)
Realtime gegevensbewaking: spanning, stroom, temperatuur, SOC, SOH
Ondersteuning van afstandsbediening en foutdiagnose
Compatibel met de meeste Europese energiebeheersystemen (EMS)
Technische specificaties
|
Parameter |
Details |
|
Celchemie |
LiFePO4 |
|
Nominale modulespanning |
51.2 V |
|
Modulecapaciteit |
100 Ah |
|
Module Energie |
5,12 kWh |
|
Systeem nominale spanning |
204.8 V – 665.6 V |
|
Systeem Energie |
20,48 kWh – 66,56 kWh |
|
Aanbevolen laad-/ontlaadstroom |
50 A |
|
Max. Laad-/ontlaadstroom |
100 A |
|
Levensduur (25 ± 2 graden, 0,5 C/0,5 C, EOL 70%) |
Groter dan of gelijk aan 6000 cycli |
|
Aanbevolen DOD |
90% |
|
Mededeling |
KAN 2.0 / RS485 / Wi-Fi |
|
Bedrijfstemperatuur |
Opladen: 0 graden ~ 50 graden; Ontlading: -20 graden ~ 55 graden |
|
Opslagtemperatuur |
0 graden ~ 35 graden |
|
Vochtigheid |
5% ~ 85% RV |
|
Hoogte |
Minder dan of gelijk aan 2000 m |
|
IP-classificatie |
IP20 |
|
Installatie |
Rekmontage |
|
Certificeringen |
CE EMC, MSDS, UN38.3 |
Modelspecificatietabel
|
Model |
Systeemspanning (V) |
Systeemenergie (kWh) |
Afmetingen (B×D×H mm) |
Gewicht (kg) |
|
TH R HV20 |
204.8 |
20.48 |
538 × 492 × 791 |
195 |
|
TH R HV25 |
256.0 |
25.60 |
538 × 492 × 941 |
240 |
|
TH R HV30 |
307.2 |
30.72 |
538 × 492 × 1091 |
285 |
|
TH R HV35 |
358.4 |
35.84 |
538 × 492 × 1241 |
330 |
|
TH R HV40 |
409.6 |
40.96 |
538 × 492 × 1391 |
375 |
|
TH R HV46 |
460.8 |
46.08 |
538 × 492 × 1541 |
420 |
|
TH R HV51 |
512.0 |
51.20 |
538 × 492 × 1691 |
465 |
|
TH R HV56 |
563.2 |
56.32 |
538 × 492 × 1841 |
510 |
|
TH R HV61 |
614.4 |
61.44 |
538 × 492 × 1991 |
555 |
|
TH R HV66 |
665.6 |
66.56 |
538 × 492 × 2141 |
600 |
Typische toepassingen
Commercieel en industrieel zelfverbruik van zonne-energie
Industriële en commerciële piekreductie en vraagreductie
Datacenter-UPS en kritische back-upstroom
Microgrid en OffGrid hernieuwbare energiesystemen
Hybride wind- en zonne-energieopslag
Back-upstroom voor overheid en openbare voorzieningen
Mobiele energieopslag op de bouwplaats
Energieopslag voor laadstations
Waarom kiezen voor JINGSUN 3U HV-rackbatterij voor Europese projecten?
Volledig compatibel met de EU-veiligheids- en EMC-normen
LiFePO4-chemie voor maximale veiligheid en een lange levensduur
Groter dan of gelijk aan 6000 cycli voor lage totale eigendomskosten
Intelligent GBS met realtime bescherming en balancering
Standaard 19-inch rack voor eenvoudige installatie en integratie
Flexibele uitbreiding en upgrademogelijkheden op afstand
Groot temperatuurbereik past bij het Europese klimaat
Ecovriendelijk ontwerp voldoet aan de groene energiedoelstellingen van de EU
Stabiele communicatie compatibel met Europese omvormers en EMS
Garantie & Service
JINGSUN biedt professionele technische ondersteuning, garantieservice en aftersales-onderhoud voor Europese klanten. We bieden duidelijke garantievoorwaarden, snelle technische ondersteuning en volledige documentatie, inclusief datasheets, installatiehandleidingen en certificeringsbestanden.
